可编程短信报警装置

可编程短信报警装置通过外接端子监测电平变化,触发短信实现报警的装置。可同时监控4路电平,可实现高电平触发或低电平触发。可以连接电力、压力、气体、温度等各种传感器,实现远程短信报警。

详见安装使用说明:可编程短信报警装置使用说明

主要参数:

输入电压:5V

监测电平:0V或3.3V到24V  四路

监测时间间隔:≥4秒

代码擦写次数:10,000次

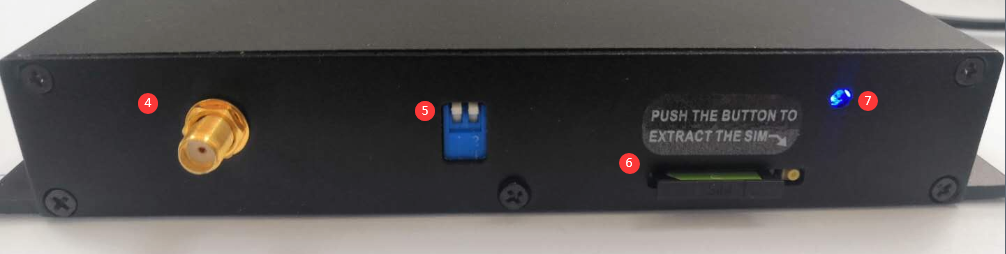

硬件接口如图

alarm1

alarm2



 ①电源接口    ②USB 接口     ③接线端子     ④天线接口    ⑤拨码开关     ⑥SIM卡槽    ⑦信号指示灯

注意:每一组接线端子的左侧接线口为接地端,右侧接线口为信号输入端;第一路接线端子是低电平触发,第二到第四路接线端子是高电平(3.3V到24V)触发。

硬件安装

首先把准备好的SIM卡插到卡槽中,将天线接在天线接口上,把地线和信号线分别接在端子的相应接口上,然后用螺丝刀拧紧螺丝。 将5V电源适配器连接到设备的电源接口上,给设备上电。     上电后等待15秒,观察卡托旁的蓝色指示灯是否闪烁,如果灯不亮说明设备没有通电,如果是常亮状态,那么请检查SIM卡和天线是否安装好,如果是闪烁状态说明硬件连接正常,并且设备已经搜索到移动信号,可以正常使用。
